跑偏開關
  • 兩級跑偏開關、KPT1-12-30
煤安認證 質檢報告 出口產品 熱銷產品

兩級跑偏開關、KPT1-12-30

產品簡介：當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

產品特點：1．本產品采用鋁合金鑄造殼體、強度高、重量輕。 2．外殼防護等級達到IP65，可在惡劣環境下長期工作。 3．本產品動作靈敏、穩定性高、性能可靠。

卓信機械第一品牌

全國銷售熱線：15163766288 13105476669

  • 跑偏開關、HFKPT1-20-35
    HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45、兩級跑偏開關、防偏開關
    工作原理
    當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
    技術參數：
    1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85
    2． 主要參數見下表
    型 號 動作角度 極限角度 輸出方式 負載 電流 復位方式 可靠性 重量(Kg)
    一級 二級 常開 常閉
    HFKPT1-12-30 12° 30° 70° 1 1 5A 自動復位 ≥106次 2.5
    HFKPT1-10-45 10° 45° 70° 1 1 5A
    HFKPT1-20-35 20° 35° 70° 1 1 5A
    結構特點：
    1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
    2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
    3．本產品動作靈敏、穩定性高、性能可靠。
    工作原理
    當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。
    安裝調整
    1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
    2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
    3．立輥下端1/3處。
    4．每100m膠帶可安裝跑偏開關3對(6臺)。
    產品安裝使用注意事項
    1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
    2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
    3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
    4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
    選型注意事項
    1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
    2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
    3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
    工作原理
    兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
    當發生輕微跑偏事故時（12°），兩級跑偏開關的 組觸點動作，發出事故預告信號。
    當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
    跑偏開關的分類：
    跑偏開關有普通型的、接線腔型、地址編碼的。
    a.普通型的就是以上所說兩級跑偏開關；
    b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
    c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
    地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
    本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
    當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
    當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
    一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
    二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
    當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
    為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
    皮帶機輸送保護----兩級跑偏開關
    HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45

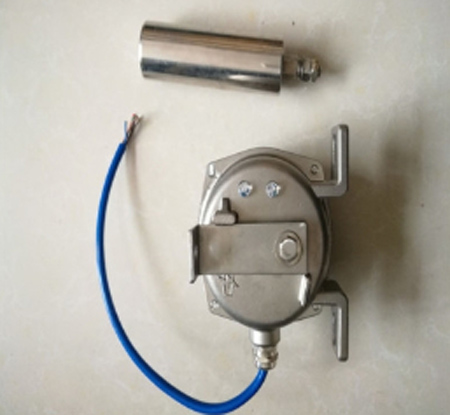

    LLD1-S、JPK2-S、JPKJ-S、JSB-KPP-S、LLD1-Z、JPK2-Z、JPKJ-Z、JSB-KPP-Z、LLD2-1、LLD2-2、LLD2-3、HHTSD-1、LLD7、YHFPK、DFP、XLPP-J-12-30、XLPP-J-20-45、XLPP-D-12-30、XLPP-D-20-45、SPS-2D、ROS-2D、兩級防偏開關

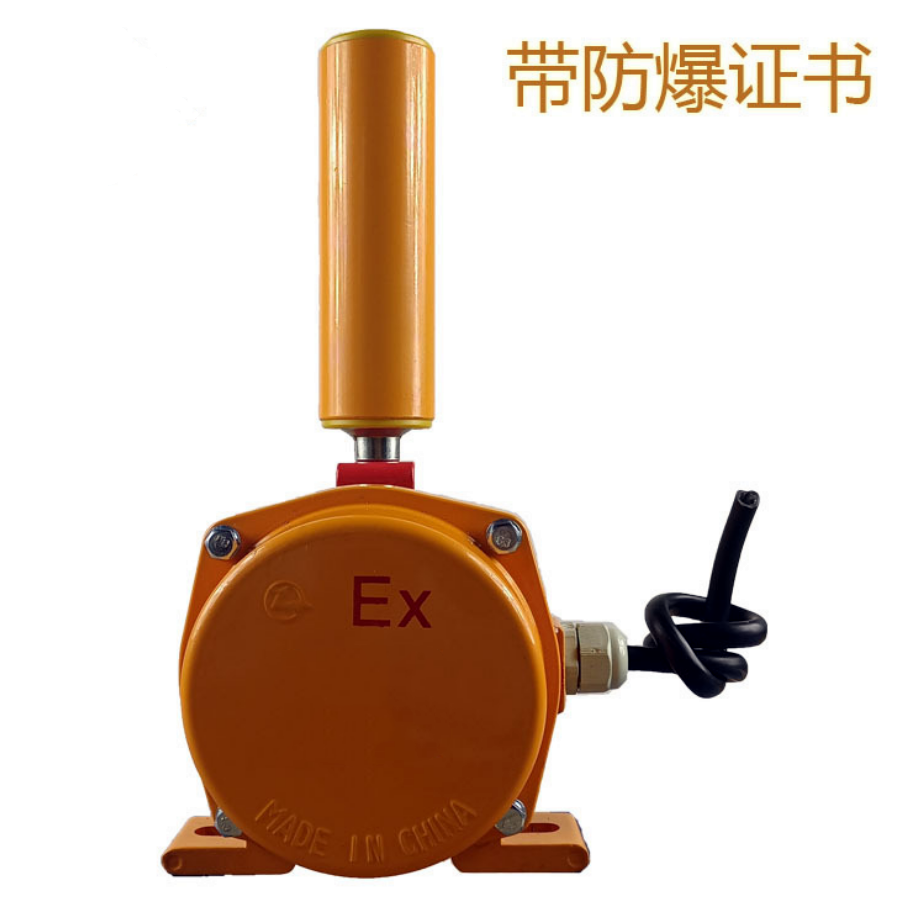

    防爆跑偏開關、HFKPT1-20-35、跑偏開關
